En el vasto universo de la electrónica, existen miles de componentes complejos que realizan tareas asombrosas. Pero debajo de toda esa complejidad, hay una base fundamental. Los componentes pasivos son los “ladrillos y cemento” silenciosos sobre los que se construyen absolutamente todos los circuitos electrónicos, desde el cargador de tu móvil hasta los sistemas de control de un avión.
Pero, ¿qué son exactamente estos componentes? ¿En qué se diferencian de sus contrapartes, los componentes activos, y por qué, a pesar de su aparente simplicidad, son tan cruciales para cualquier diseño electrónico? Este artículo te lo explicará de forma clara, sin jerga innecesaria, para que domines los cimientos de la electrónica.
La Distinción Fundamental: Componentes Pasivos vs. Activos
Para entender qué es un componente pasivo, lo más fácil es conocer primero a su opuesto. La electrónica se divide en dos grandes familias de componentes: pasivos y activos.
- Componentes Pasivos: Son aquellos que no pueden generar ganancia de energía ni controlar el flujo de corriente mediante otra señal eléctrica. Su única función es consumir, almacenar o disipar la energía que se les suministra. Piensa en ellos como el sistema de tuberías de una ciudad: pueden regular el flujo (una tubería estrecha) o almacenarlo temporalmente (una presa), pero no pueden añadir más agua al sistema por sí mismos.
- Componentes Activos: Son aquellos que sí pueden controlar el flujo de corriente y, lo que es más importante, pueden amplificar una señal eléctrica (generar ganancia). Necesitan una fuente de energía externa para funcionar. Siguiendo la analogía, un componente activo sería como una bomba de agua o una válvula controlada eléctricamente: puede aumentar la presión (amplificar) o abrir y cerrar el paso del agua a voluntad. Ejemplos claros son los transistores, los diodos o los circuitos integrados.
Los 3 Componentes Pasivos Fundamentales (y sus Derivados)
Toda la electrónica pasiva se sustenta sobre tres pilares. Entender estos tres componentes es entender el 90% de los principios que rigen los circuitos.
1.- Resistores: Los Reguladores del Flujo Eléctrico
- Función: La misión de un resistor es simple pero vital: oponerse al paso de la corriente eléctrica. Al presentar esta resistencia, permiten controlar y regular los niveles de voltaje y corriente a lo largo de un circuito, proteger componentes más sensibles o crear divisores de tensión.
- El Caso Especial: Potenciómetros. Uno de los usos eléctricos clásicos del potenciómetro es como resistor variable. En lugar de tener un valor fijo, su resistencia puede ser ajustada manualmente, lo que permite un control dinámico sobre un circuito. Esto los convierte en la opción ideal para sistemas HMI (dimmers, regulación de velocidad en pequeños motores) y para la calibración de precisión. Por otro lado, el potenciómetro cada vez está siendo más utilizado en aplicaciones electrónicas como Divisor de Voltaje. Donde la cooperación con el microcontrolador ha permitido adaptarlo a la era digital de una manera eficaz. Este uso eléctrico ha permitido adaptar un componente analógico clásico -como es el potenciómetro- a la era digital, gracias a la cooperación existente con los microcontroladores. ¿Cómo? El nivel de tensión obtenido del potenciómetro alimenta 1 sola entrada del puerto ADC del micro lo cual permite convertir la señal analógica en digital y utilizar un componente de bajo coste como es el potenciómetro en aplicaciones sofisticadas de hoy en día. Si quieres saber más, explora en profundidad los diferentes tipos de potenciómetros.

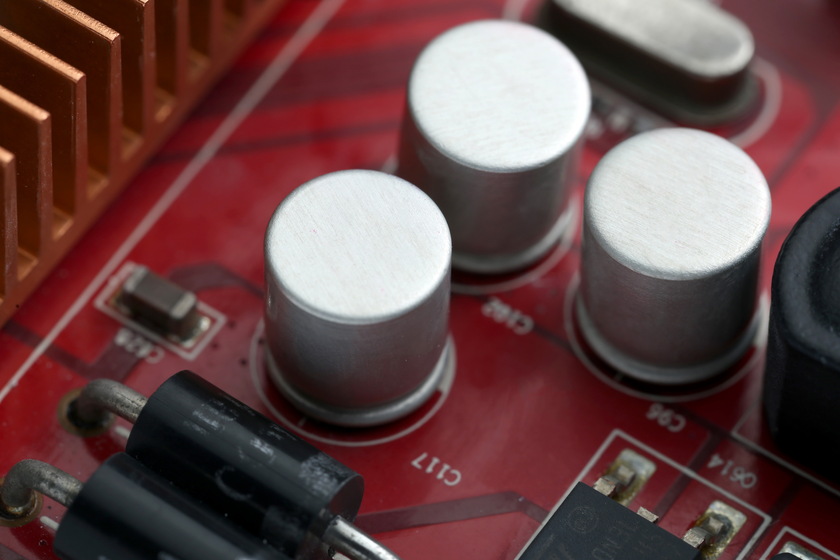

2.- Capacitores (o Condensadores): Los Almacenes Temporales de Energía
- Función: Un capacitor actúa como una batería recargable en miniatura y de acción ultrarrápida. Su trabajo es almacenar energía en un campo eléctrico y liberarla cuando el circuito lo necesita.
- Aplicaciones comunes: Son indispensables para el filtrado de “ruido” en las fuentes de alimentación, para crear circuitos de temporización, para suavizar señales y para almacenar energía a corto plazo en todo tipo de aplicaciones.
3.- Inductores: Las Reservas de Energía Magnética
- Función: Si un capacitor almacena energía en un campo eléctrico, un inductor lo hace en un campo magnético, que se genera cuando la corriente eléctrica pasa a través de su bobina. Son especialmente buenos oponiéndose a los cambios en la corriente.
- Aplicaciones comunes: Se utilizan masivamente en filtros de alta frecuencia, en transformadores (que usan dos o más inductores) y como componentes clave para almacenar y transferir energía en las modernas fuentes de alimentación conmutadas.
El potenciómetro dentro de la era digital
El potenciómetro ha acompañado a la electrónica desde sus orígenes. Durante décadas se usó en radios, televisores y amplificadores como simple control de volumen. Hoy, este componente de bajo coste se ha convertido en un aliado de los microcontroladores, funcionando como un divisor de tensión ajustable que conecta el mundo analógico con el digital.
¿Cómo es posible?
El primer concepto claro a tener en cuenta es que el potenciómetro proporciona siempre una señal analógica. Sin embargo, dicha señal puede digitalizarse mediante su conexión al puerto ADC de un microcontrolador. Esto permite que la mayoría de dispositivos actuales de la era digital puedan considerar el uso del potenciómetro como una opción rentable y fiable en aplicaciones sofisticadas.
Para que esto sea posible, el potenciómetro ha de usarse eléctricamente como divisor de tensión dentro del circuito electrónico.
Por ejemplo, en un ADC de 10 bits, un voltaje entre 0 y 5 V se traduce en valores entre 0 y 1023. Así, girar el potenciómetro no sólo regula un circuito, sino que ofrece al sistema digital una forma sencilla de recibir información continua y precisa.
Aplicaciones modernas
Lo que antes servía para subir o bajar volumen, hoy es parte de sistemas mucho más avanzados dentro de los principales mercados:
- Industrial: relés de seguridad, fuentes de alimentación, disyuntores multicanal…
- Electrodomésticos: lavadoras, secadoras, batidoras, aspiradoras…
- Domótica: termostatos, ventilación, aire acondicionado…
- Automoción: sistemas HVAC.
- Equipamiento de calibración y test
Un clásico que se reinventa
Lo fascinante es que este componente de bajo coste se ha integrado sin perder su esencia. El potenciómetro sigue siendo analógico, pero al estar conectado a un microcontrolador adquiere un rol digital, funcionando como un puente entre el mundo físico y el lógico, principalmente en sistemas HMI
En definitiva, el potenciómetro es la prueba de que en electrónica lo clásico nunca muere: solo evoluciona y se adapta a las nuevas necesidades tecnológicas.
Tabla Resumen: Pasivos vs. Activos de un Vistazo
Para una comparación visual y rápida, esta tabla resume las diferencias clave.
| Característica | Componentes Pasivos | Componentes Activos |
| Fuente de Energía | No requieren fuente externa | Requieren fuente de energía externa |
| Ganancia de Potencia | No (Atenúan o disipan) | Sí (Pueden amplificar) |
| Control de Señal | No controlan el flujo | Sí, mediante una señal de control |
| Función Principal | Almacenar, disipar, filtrar | Amplificar, conmutar, procesar |
| Ejemplos | Resistores, Capacitores, Inductores | Transistores, Diodos, CIs |
¿Por Qué la Calidad de los Componentes Pasivos es Crucial?
Este es el punto que los ingenieros experimentados conocen bien. Aunque parezcan “simples” o menos glamurosos que un microprocesador, la fiabilidad, precisión y durabilidad de un producto final dependen directamente de la calidad de sus componentes pasivos.
Un resistor de baja calidad que varía su valor con la temperatura puede descalibrar un equipo médico sensible. Un potenciómetro en un panel de control industrial que pierde precisión o falla por la vibración puede causar una parada de producción o, peor aún, un accidente. El fallo de un componente cuyo coste puede resultar ínfimo dentro de un PCB puede provocar el fallo de un sistema que cuesta miles.
Aquí es donde la ingeniería de materiales y la experiencia de fabricación de empresas como ACP marcan la diferencia. ACP se especializa en el diseño , fabricación y comercialización de componentes pasivos -principalmente potenciómetros resistivos en tecnología de carbón ó cermet- así como sensores de posición y distintas soluciones electromecánicas a medida. Los productos de ACP están basados en la tecnología thick film y están diseñados específicamente para cumplir con las condiciones más exigentes del mercado (procesos de soldadura particulares, distintos rangos de temperatura de operatividad, linealidades estrictas, etc…)
Conclusión
Entender los componentes pasivos es dominar el lenguaje fundamental de la electrónica. Son la base no energizada sobre la que se construye toda la innovación tecnológica. Como hemos visto, sus tres tipos principales (resistores, capacitores e inductores) desempeñan funciones insustituibles, y su calidad nunca debe subestimarse.
Comprender estos cimientos no es solo teoría; es el primer y más importante paso para poder diseñar, construir y mantener sistemas electrónicos que sean verdaderamente robustos, fiables y seguros.
El uso del potenciómetro como divisor de tensión dota a la era digital de un componente muy competitivo para aplicaciones sofisticas con sistemas HMIAhora que conoces los fundamentos, ¿quieres ver cómo se aplican en componentes de alta precisión? Explora nuestra gama de potenciómetros o contacta con nuestro equipo para discutir los requisitos de tu próximo diseño.
