Aunque las funciones de un potenciómetro parecen simples, regular corrientes o variar niveles de voltaje en un circuito electrónico, la realidad es que existen distintos tipos de potenciómetros que pueden hacerlo. Comprender sus diferencias es crucial para ingenieros de diseño, técnicos de mantenimiento y jefes de compras que buscan optimizar el rendimiento y la fiabilidad de sus sistemas.
Esta guía está intencionada para proporcionar una comprensión de los principales tipos de potenciómetros, sus tecnologías subyacentes y sus aplicaciones.
Clasificación de Potenciómetros: Criterios Principales
La selección del potenciómetro adecuado no se limita a su valor nominal de resistencia. La gama disponible en el mercado se puede clasificar según dos criterios fundamentales que definen su rendimiento y uso: la tecnología de su elemento resistivo (el material que compone la pista) y el método de accionamiento mecánico.
Tipos de Potenciómetros según su Elemento Resistivo
El material utilizado para la pista resistiva es el factor más crítico que determina la precisión, la estabilidad, la durabilidad y el rendimiento del potenciómetro en condiciones ambientales diversas.
Potenciómetros de Carbón
Los potenciómetros de carbón (o de composición de carbón) son el tipo más común y económico. Utilizan una pista resistiva en base a una mezcla de carbono y grafito.
Ventajas: Bajo coste de producción. Son ideales para aplicaciones donde el coste es una prioridad. Posibilidad de ofrecer vidas mecánicas alargadas.
Desventajas: Mayores limitaciones en cuanto a disipación de potencia o exposición a altas temperatura de trabajo, mayor número de ppms.
Potenciómetros Cermet
El término “Cermet” proviene de la combinación de “cerámica” y “metal”. Estos potenciómetros tienen como pista resistiva diferentes óxidos metálicos y compuestos cerámicos como elemento resistivo.
Ventajas: ofrecen una mejor estabilidad térmica, disipación de potencia mayor y aguantan mayores temperaturas de operatividad que los potenciómetros de carbón.
Desventajas: Su coste inicial es más elevado. Sin embargo, justifican la inversión en aplicaciones consideradas críticas por clientes
Potenciómetros de Hilo Bobinado
Estos potenciómetros utilizan un elemento resistivo alambre resistivo. Pueden ser monovuelta o multivuelta. Son valorados por su suavidad de operación y larga vida rotacional.
Ventajas: soportan potencias mayores
Desventajas: tecnología antigua y alto coste
ACP
ACP fabrica tanto potenciómetros de carbón como cerámicos basándose en la tecnología thick film. Gracias a su know how y larga experiencia en este campo, ACP es capaz de adoptar la configuración de materiales más precisa en cada producto logrando así un ajuste óptimo entre rendimiento, durabilidad y coste.
Esta capacidad de adaptación permite a ACP responder eficazmente a las demandas más exigentes del mercado, ofreciendo soluciones personalizadas que se ajustan a diferentes aplicaciones y condiciones de uso. En particular, en el ámbito de los potenciómetros de carbón, ACP dispone de un amplio abanico de configuraciones posibles, lo que le permite ofrecer variantes con diferentes características de resistencia, linealidad y Tª de operatividad, siempre orientadas a cubrir necesidades específicas de cada cliente o aplicación.
Tipos de Potenciómetros según su Accionamiento Mecánico
La forma en que el usuario o el circuito ajusta la resistencia también clasifica los potenciómetros y define su aplicación.
Potenciómetros Rotativos
Son el tipo más familiar, ajustados mediante una perilla o eje que gira. El ajuste puede ser de una sola vuelta o multivuelta (para mayor precisión).
Usos Comunes: controles manuales en equipamientos industriales de baja potencia, selectores de funciones en electrodomésticos, controles internos en circuitos, ajustes de brillo o contraste en pantallas, controles de volumen en equipos de audio…
Potenciómetros Deslizantes
Tienen un elemento móvil que se desliza linealmente a lo largo de la pista resistiva.
Usos Comunes: Frecuentemente encontrados en mesas de mezclas de audio (donde se controlan los niveles de volumen por canal) y ecualizadores gráficos, ya que su posición visual ofrece una indicación inmediata del ajuste.
Potenciómetros de Ajuste (Trimmers o Trimpots)
Los potenciómetros de ajuste son dispositivos compactos diseñados para ser montados directamente en una placa de circuito impreso (PCB).
Usos Comunes: Son diseñados para ser ajustados una sola vez (“ajustar y olvidar”) durante la fase de calibración o mantenimiento, a diferencia de los potenciómetros de mando que están diseñados para el uso frecuente del usuario final.
ACP

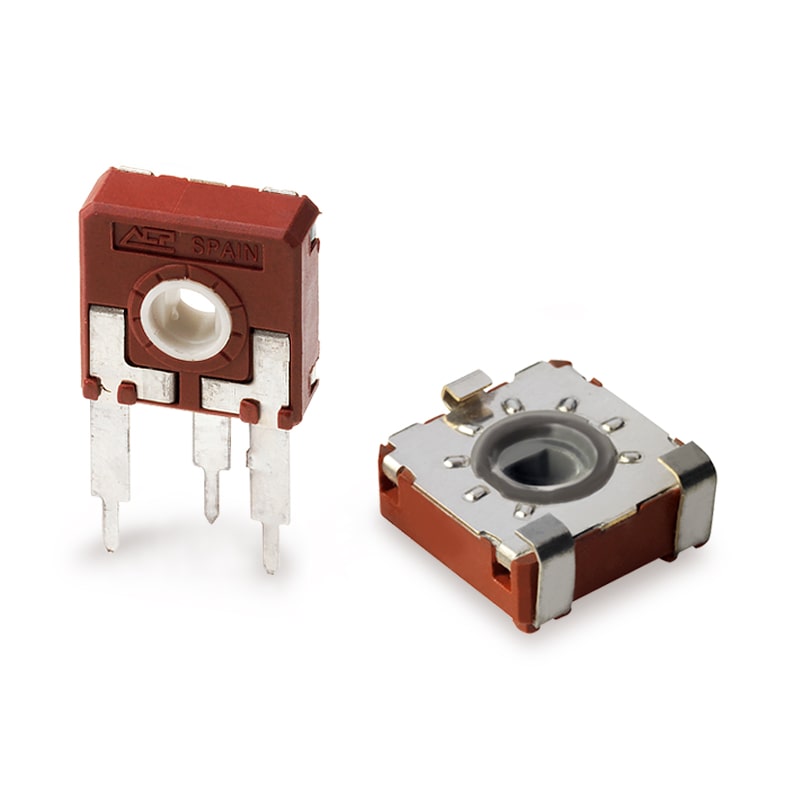

Los potenciómetros que fabrica ACP son potenciómetros rotativos “single turn” donde el potenciómetro puede configurarse, entre otras cosas, para aguantar vidas mecánicas extendidas (hasta 250.000ciclos en algunos modelos).
Curva eléctrica: Lineal vs. Logarítmico (Audio)
Más allá de la clasificación por tecnología o accionamiento, la curva eléctrica del potenciómetro es fundamental para su rendimiento en aplicaciones específicas.
- Potenciómetro Lineal (Tipo A): La curva eléctrica de respuesta de un potenciómetro varía de manera uniforme (lineal) a medida que el cursor desliza sobre la pista resistiva. Son ideales para controlar parámetros que responden linealmente al voltaje, como ajustes de voltaje, corriente o posicionamiento.
- Potenciómetro Logarítmico y Antilogarítmico(Tipo B,C): La resistencia no varía uniformemente, sino en una escala logarítmica/antilogarítmica. Esto está diseñado para imitar la percepción humana del sonido, que es logarítmica (no lineal). Son esenciales en aplicaciones de audio y volumen, ya que girar el potenciómetro en una mitad no significa que el volumen sea la mitad.
ACP
ACP puede fabricar potenciómetros con curvas eléctricas lineales, logarítmicas o antilogarítmicas. Además, también puede controlar características de las curvas eléctricas como linealidades restrictivas dentro de unos valores admisibles para cada tamaño de potenciómetro, así como otros parámetros eléctricos concretos demandados
Aplicaciones Clave de los Potenciómetros en la Industria
Los potenciómetros son componentes críticos en el sector B2B y aplicaciones industriales:
- Ajuste en equipamiento industrial de baja potencia: se utilizan para ajustar valores como el tiempo de retardo, la corriente máxima que pasa por un equipo como fuentes de alimentación
- Control de motores y maquinaria: Se utilizan para ajustar la velocidad, la posición y la torsión en sistemas de control de motores, como en robots industriales o máquinas de embalaje.
- Interfaces de usuario en paneles de control: Los potenciómetros rotativos o deslizantes ofrecen un control intuitivo y fiable para usuarios finales
- Calibración de sensores y equipos de medición: Los potenciómetros son vitales para el ajuste preciso de la sensibilidad de los sensores de presión, temperatura y peso.
¿Por qué elegir los Potenciómetros de ACP Technologies?
En el ámbito de la electrónica, la fiabilidad y la precisión de los componentes son esenciales. En ACP, nuestra experiencia se centra en ofrecer soluciones de control de calidad con un alto grado de customización cuando el cliente así lo requiera.
Calidad y Fiabilidad: ACP está certificada bajo la normativa ISO 9001:2015, ISO 14001:2015 and IATF 16949:2016 por lo que nuestros productos cumplen con las normativas industriales más estrictas, asegurando un rendimiento óptimo y una larga vida útil.
Capacidad de Personalización: Entendemos que cada proyecto tiene requisitos únicos. Ofrecemos soluciones personalizadas y una amplia gama de opciones para adaptarse a las necesidades específicas de su diseño.
Sostenibilidad: ACP está certificada bajo la normativa ISO 14001:2015 lo cual refleja el compromiso de identificar, gestionar y reducir el impacto ecológico de sus actividades manufactureras de una manera estructurada y medible.
La elección del tipo de potenciómetro adecuado es una decisión estratégica que impacta directamente en la funcionalidad y fiabilidad de su producto final. Desde los económicos potenciómetros de carbón hasta los robustos potenciómetros cermet, cada tipo tiene un propósito claro.
Invertir en componentes de calidad asegura no solo el rendimiento esperado, sino también la durabilidad del sistema a largo plazo.
¿Necesitas ayuda para seleccionar el potenciómetro perfecto para tu proyecto? Explora nuestro catálogo de productos o contacta con nuestro equipo de expertos para una asesoría personalizada.
